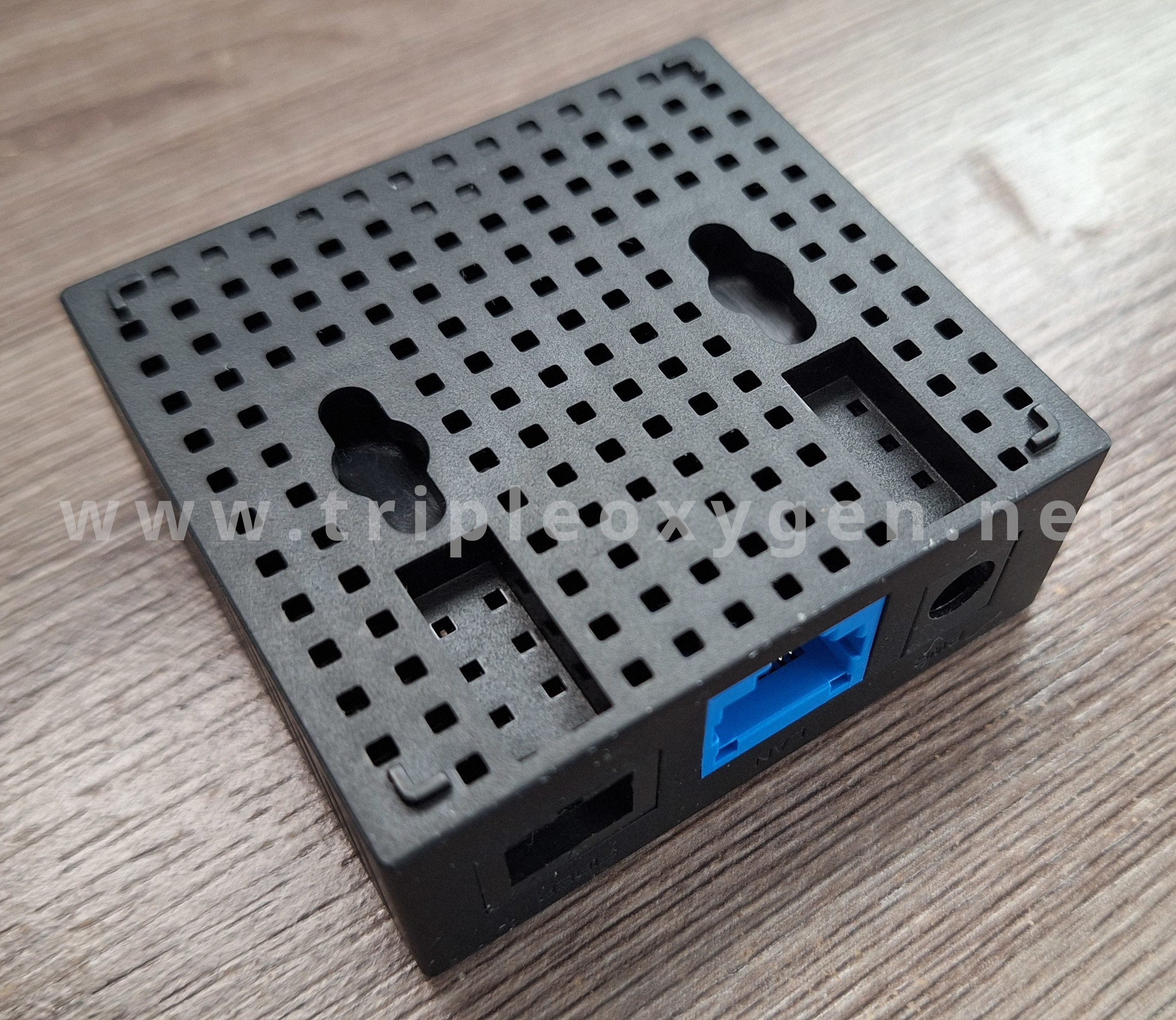

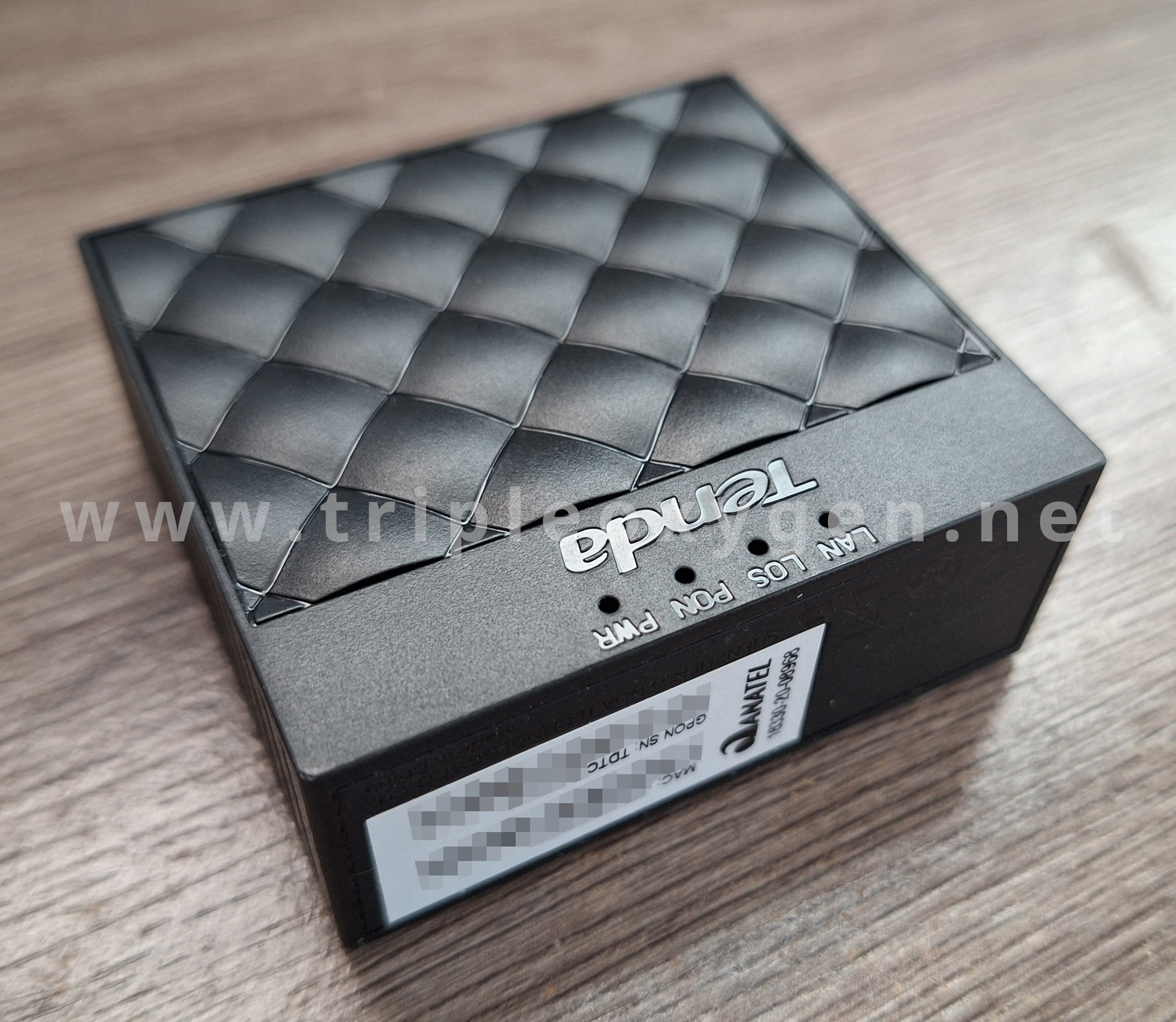

Tenda HG1 v1.0
Informações sobre a Tenda HG1 v1.0 XPON ONT/ONU. Teardown, hacking, unlocking (desbloqueio), firmwares, custom images, recuperação, bridge.
Disclaimer
Todas as informações, métodos, procedimentos, firmwares, aplicativos e material sobre modificações e configurações postadas neste wiki foram criados pelo O3 Labs (salvo menção em contrário) e disponibilizadas GRATUITAMENTE desde o dia de sua elaboração. Denuncie quando possível quaisquer tentativas de venda destes material.
Hardware
| SoC | Realtek ? |
|---|---|
| RAM | 64 MB |
| Flash | 8 MB ? |
| LAN | 1 Gbit/s |
| USB | - |
| Wireless 2.4 GHz | - |
| Wireless 5 GHz | - |
| Laser Driver/Transceiver | ? |
| Acoplamento fibra | SC/? |
| FXS | - |
| HPNA | - |
| Serial | ? |
| JTAG | - |
| Alimentação | DC 9 V / 600 mA |
| Credenciais padrão | admin / admin |
| IP LAN padrão | 192.168.1.1/24 |
| Porta Web | 80 |
| Link | Tenda HG1 |
GPON
| Tipo | HGU (Ethernet UNI: 1 \ VEIP: 1) |
|---|---|
| Vendor ID | TDTC |
| Version | v1.0 |
| Equipment ID | IGD |
| OMCC Version | 128 (0x80) |
| Software Version (Main, example) | v1.0.0 |
| Software Version (Standby, example) | v1.0.0 |
Bootlog
Configurações
É de sua total responsabilidade o uso e implicações que utilizar equipamentos não fornecidos ou homologados pelo ISP podem causar.
Este aparelho é uma solução Realtek/LUNA, portanto a maioria dos comandos da V-SOL V2802RH, Intelbras ONU R1 v2.0, ODI DFP-34X-2C2, etc também funcionam neste.
Acesso via telnet
Considerando que o range de IP da LAN é a padrão (192.168.1.1/24):
- Faça login na GUI Web do aparelho;
- Acesse “Admin” > “ACL”;
- Configure:
- ACL Capability: Enable
- Enable: marcado
- Interface: LAN
- Start IP Address: 192.168.001.001
- End IP Address: 192.168.001.254
- Marque TELNET na coluna LAN
- Clique em “Add”
Exemplo de emulação de outro aparelho
Com o firmware custom v1.9.0 ou superior instalado, acesse o aparelho via telnet e execute (Nokia G-2425G-A neste exemplo):
flash set GPON_SN ALCLXXXXXXXX flash set OMCI_OLT_MODE 3 flash set GPON_ONU_MODEL G-2425G-A flash set PON_VENDOR_ID ALCL flash set HW_HWVER 3FE48299BFAA flash set OMCI_SW_VER1 3FE49025JJII03 flash set OMCI_SW_VER2 3FE49025JJII03 flash set OMCI_FAKE_OK 1 flash set OMCI_TM_OPT 2
Substitua o “ALCLXXXXXXXX” pelo serial GPON do aparelho original. Caso necessário alterar o MAC, execute também (substituindo o “aabbccffffff” pelo MAC do aparelho original):
flash set ELAN_MAC_ADDR aabbccffffff
Reinicie o aparelho após alterar os parâmetros acima:
reboot
Bugs, dicas e notas
- Um factory reset realizado via telnet (removendo os arquivos de configuração ou formatando a partição) apagará o serial GPON original do aparelho, ficando o default de TDTC12345678. Neste caso é necessário copiá-lo da etiqueta para retorná-lo.
- O MAC original pode ser obtido via telnet com:
nv getenv | grep ethaddr
Firmwares
Stock
Versões oficiais e não modificadas para o aparelho. São de propriedade do fabricante - que detém todos os direitos sobre elas - e mantidas aqui apenas em caráter de arquivamento e espelhamento, podendo ser removidas caso solicitado pelos representantes oficiais da empresa.
V1.0.0
- Stock, extraída e reconstruída de um aparelho funcional.
TENDA_HG1V1_V1.0.0.tar ( SHA256: b51c1808943b35760fe26aa51e27f44d22dd9f0b11429f99454e96dded35dafc )
Custom
Todas as versões custom são testadas localmente ao máximo possível, porém seu uso e possíveis implicações são de total responsabilidade do proprietário do aparelho. Não atualize o aparelho sem necessidade; só atualize o aparelho para as versões custom se confirmado que precise das alterações listadas.
Os arquivos produzidos pelo O3 Labs são assinados para garantir sua integridade e procedência. Para instruções de como validar as assinaturas, acesse aqui.
Versões modificadas com correções e/ou melhorias, baseadas em releases oficiais/stock.
As versões são cumulativas, ou seja, a mais recente sempre contém também todas as modificações das versões anteriores.
É possível atualizar entre versões custom ou stock sem nenhum problema. Note que saltos na versão base podem incluir ou remover parâmetros de configuração, portanto é aconselhável um factory reset após realizar tais atualizações. Adicionalmente, efetue estes procedimentos com a fibra desconectada do aparelho.
Caso a versão base continue a mesma de uma versão custom para a outra, não é necessário o factory reset, salvo se solicitado explicitamente na descrição.
v1.9.0
- Alterado script de inicialização para evitar que o aparelho sobrescreva algumas configurações, honrando configurações extras do usuário.
- Adicionado suporte a configuração de parâmetros extras relacionados às informações OMCI. Veja um exemplo de como alterá-los.
- Adicionado biblioteca “libohwtc” para suporte a OLTs Huawei (não testado, apenas adicionado o suporte).
- Adicionado suporte a publicação da versão de software do segundo banco de firmware via OMCI.
- Corrigido dados OMCI/GPON em “Admin > OMCI Information” para refletir o atualmente emulado.
- Os dados de software e hardware version mostrados em “Status > Device” sempre refletem os reais do aparelho.
